智能樓宇

研華WebAccess在智能酒店中的應用

項目簡介：

建設智能建筑的目標始于早期規劃設計階段。在許多方面，這反映在眾多項目的設計和實現中，它使用先進的技術以提供一個優越的空間。通過建造智能建筑可以獲得巨大的利益。北京鉑爾曼酒店由法國雅高集團管理，坐落在新經濟技術開發區的中心，它是該區唯一的5星級酒店，外觀格外壯觀。酒店共有19層，內設客房、餐廳、娛樂和休閑等配套設施。

系統需求：

北京鉑爾曼酒店需要一個控制酒店內的眾多子系統的系統，如：冷源系統、換熱系統、空調監控系統、新風監控系統、送風和排氣監控系統、給排水監控系統，變壓器及配電監控系統以及電梯系統。

所有現場電氣設備分布在酒店的各個角落。酒店需要一個基于網絡的具有分布式控制和遠程監控能力的智能監控系統。他們希望實現智能控制系統和管理解決方案，以創造舒適和溫馨的住宿環境，同時降低酒店內的材料成本和能源。

項目實施：

研華WebAccess組態軟件
研華BASPro邏輯編程軟件
研華樓宇直接數字控制器DDC BAS-3500

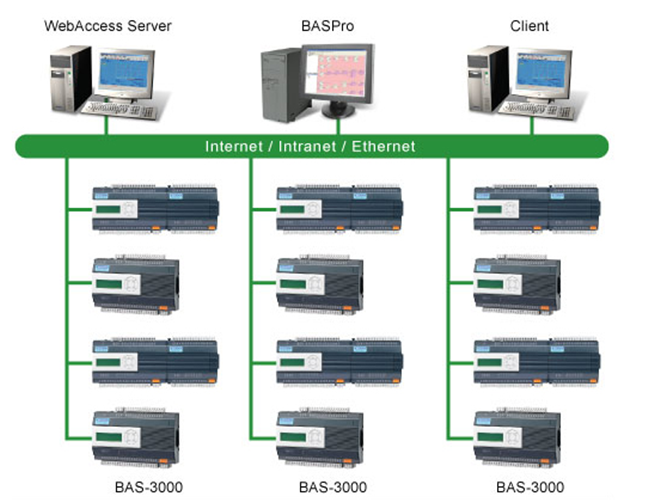

系統架構圖：

系統描述：

鉑爾曼酒店采用研華樓宇自動化控制系統，包括研華WebAccess上位機監控軟件、BASPro邏輯編程軟件、BAS-3500系列控制器和其他各種控制和擴展模塊，集中管理和控制建筑內的機電設備。北京鉑爾曼酒店的樓宇監控系統包括冷源系統、空調系統、新風系統、送風和排氣系統、給排水系統。

冷源系統監控：酒店的冷源系統由冷凍機組，冷凍水泵，冷卻塔，冷卻泵，膨脹水箱、壓差分路器組成。中央監控系統通過Modbus接口與冷凍機組共享實時通信并監控設備的運行狀態，而機房內的現場控制器控制相關的現場設備。

空調及新風系統監測：五星級酒店的要求超出標準酒店。鉑爾曼酒店依靠中央監控系統來監控所有設備的運行狀態。各種高精密元件采集酒店內的溫度和濕度并通過空調室的現場控制器（DDC）來調整送風機和加濕器，以確保酒店內空氣的濕度和溫度。

送風和排氣系統監測：酒店的送風及排氣系統依靠中央監控系統來監控所有排氣裝置的運行狀態以及空調機手動和自動狀態轉換，以確保空調機組是否處于樓宇自動控制狀態，如果處于此狀態，即可控制通風機的啟停。當系統出現異常時，它會通過網絡通信在中央監控室的屏幕上以文字或圖像顯示現場狀態，并發出語音警報提醒工作人員。重要的數據還可打印作為記錄。

給排水系統監控：酒店的供水和排水系統依靠中央監控系統來監控設備的工作狀態，包括蓄水池的高/低水位報警，生活用水水箱的高/低水位報警，活水泵的運行狀態，活水泵的故障報警，保護槽的高/低水水位報警，排水泵的運行狀態，排水泵的故障報警。

總結：

研華WebAccess旨在成為任何智能建筑項目的最終控制系統。在此方案中，它應用到鉑爾曼酒店中，不僅用以確保所有設備安全可靠地運行，而且提供節能能力并延長設備的使用壽命。采用研華穩定、可靠、高效的樓宇自動化控制系統，鉑爾曼酒店大大節約了能源。

以上案例來自研華官網
