研華的高度集成的WebAccess解決方案優化了廢水處理廠的自動監視和控制管理
時間：2020-5-27 17:57:36
?廢水處理廠是現代社會的基本基礎設施，用于凈化家庭和企業產生的廢水。它的一天24小時不間斷運行，廢水處理包括多個過程，以去除固體，有機化合物和其他物質。這樣復雜的工作流程需要仔細的管理，僅由工廠人員監督是不夠的。此外，水源水質可即時改變，任何疏忽或失誤都可能導致處理不當或造成環境污染。因此，自動監測和控制系統在確保處理后的廢水排入下水道或河流之前，要滿足環境法規和政府標準，一直發揮著非常重要的作用。 但是，如何以最小的成本有效地創建集中的監控管理系統以獲得最大的價值，如何確保系統的穩定性并保留將來的擴展能力，所有這些都會受到硬件和軟件選擇的影響。研華提供功能強大的軟件和廣泛的硬件產品組合，包括先進的WebAccess SCADA軟件，帶有I / O模塊的APAX可編程自動化控制器和EKI以太網交換機，使系統集成商可以通過一站式購買快速完成廢水處理廠項目，而不必擔心兼容性。通過提供完全冗余的功能，該整體解決方案具有最大的可靠性，可以確保不間斷運行。與此同時WebAccess強大而豐富的功能使開發人員能夠輕松獲取數據，并集成多個節點或平臺，以滿足項目當前和未來的需求，同時降低開發和維護成本。
▌▌系統要求 Easy Control Technology是臺灣專業的自動控制技術公司，專門從事政府公共建設項目，學術機構和技術企業的系統設計，規劃和集成。最近，它已經中標了高雄保稅區南星土地開發計劃的廢水處理廠項目。為了提供優化的自動監控管理系統配置，該公司將數十個廢水處理過程整合到一個主站和四個子站（中央控制室，抽水站和沉砂池，生物處理站，快速/慢速）混合和廢水站，化學控制和污泥處理站）。 由于該系統的復雜性，Easy Control Technology一直在尋找一種經濟高效的集成解決方案，以便以更少的精力加快項目開發。在軟件方面，它必須具有可擴展的集中管理能力和冗余功能，以完成遠程監控和現場數據采集而不會丟失數據，并且必須支持開放接口和Modbus協議才能輕松訪問數據并集成各種設備以及提供各種圖形庫，以通過動畫實時表示數據。關于硬件規格，必須支持結構化文本（ST）語言，因為該公司習慣于使用它來進行編程。提供備份功能和快速恢復機制對于增強系統可靠性也是必要的。

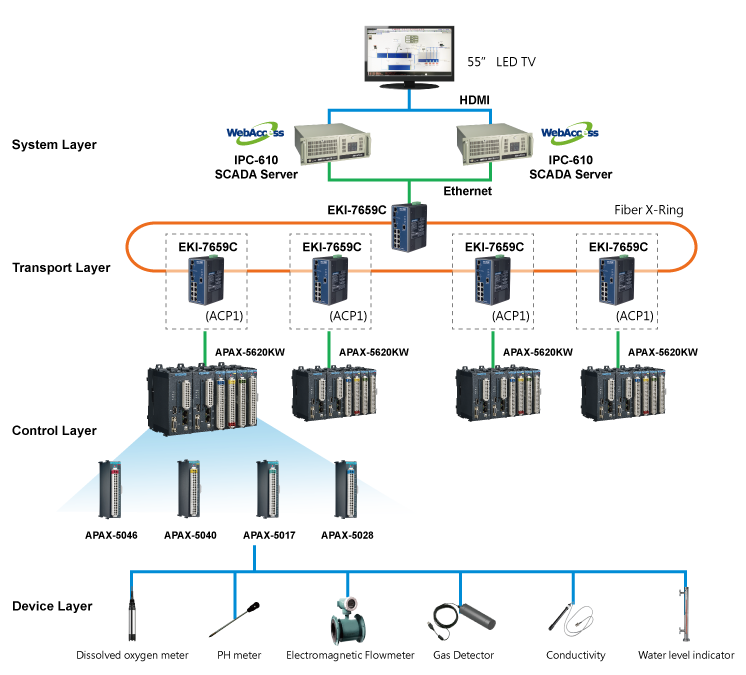

▌▌系統描述 對于這個廢水處理廠項目，研華提供了將WebAccess 8.1與APAX-5000和EKI系列產品結合在一起的整體解決方案。已安裝的基于AXC-5620 RISC的控制器配備了各種模塊，用于通過EKI-7659C工業以太網交換機從四個變電站采集和傳送數字/模擬信號到控制中心。然后使用WebAccess顯示收集的數據，從而實現集中的遠程監視和控制管理。WebAccess還可以使用EKI-9312P千兆PoE交換機與攝像機或CCTV系統集成，以支持對設備和設施的直接監控。 研華的WebAccess平臺提供了比傳統SCADA系統更大的功能，并帶來了很多好處。作為一個核心平臺，WebAccess促進了對所有獨立運行的SCADA節點的集中管理，同時提供了冗余節點和通信端口，以確保故障不會中斷系統操作。通過支持多個開放接口，大量設備驅動程序（通過Modbus協議）以及實時數據連接，WebAccess提供了卓越的集成功能，可確保程序員可以輕松地執行數據交換或平臺訪問任務。 此外，提供了幾個預構建的圖形和可自定義的功能，使系統設計人員可以輕松創建用戶界面并動態更新動畫。但是，最重要的是，WebAccess是一個100％基于Web的平臺，具有私有云體系結構，該體系結構允許通過標準Web瀏覽器進行系統配置和管理，并支持使用任何臺式機在任何時間/位置進行實時數據訪問?；蛞苿釉O備。關于將來的擴展?jié)摿?，WebAccess支持快速升級和全面集成。 考慮到硬件，APAX-5620是基于RISC的控制器，配備了英特爾®Marvell®XScale®PXA270處理器和備份/冗余功能。APAX-5620編程環境支持所有IEC 61131-3編程語言（包括ST）。作為控制和監視系統的關鍵部分，APAX-5620模塊和I / O的最大響應時間為1 ms，以確保有效處理本地測量和事件。具有強大的內置通信功能，APAX-5620可輕松與多個WebAccess SCADA節點進行通信。此外，通過安裝兩個APAX-5620模塊，可以啟用備份/冗余功能以增強系統可用性。 最后，通過利用X環冗余網絡協議和超高速恢復時間（不到10毫秒），EKI-7659C可以提供更可靠的網絡通信，從而確保及時的數據傳輸。
▌▌項目實施
▌▌結論 邁入物聯網（IoT）時代，水/廢水處理不僅需要自動監控，還需要為Cloud服務準備功能。研華完全基于網絡瀏覽器的WebAccess在縱向和橫向集成方面已經超越了通用SCADA軟件。它具有開放式體系結構的豐富功能和工具不僅可以滿足現有系統要求，而且還考慮了將來的擴展。通過這個功能強大的平臺，系統集成商可以顯著提高項目開發和售后維護的效率。此外，研華針對該項目的總體解決方案是全面的冗余方案。軟件和硬件（例如節點，comport，控制器和網絡交換機均提供備份配置，有助于建立高度穩定和可靠的系統操作。出色的結果使Easy Control Technology能夠在水資源領域連續使用WebAccess解決方案。
