什么是邊緣控制器？是IPC+PLC+網關嗎？今天就用一個實物來講解！
時間：2020-1-7 14:07:06
什么是邊緣控制器？是IPC+PLC+網關嗎？今天就來講解一下！
雖然這是基于PC的控制器，但邊緣控制器也不等同于單獨的工業控制計算機，它將PLC、PC和運動控制器集成到同一臺設備里，兼具數據處理和邏輯控制，兩種任務可以同時進行，又互不干擾。
為了讓您對邊緣控制器這一新的控制器類型有一個全面深入的了解，今天小編拿到了目前市場上最為典型的一個邊緣控制器——研華WISE-5580邊緣控制器，下面就通過試用實測，來揭開邊緣控制器的神秘面紗。
我們這次拿到的是研華新推出的WISE-5000系列中的WISE-5580邊緣控制器。整個控制器和無風扇的嵌入式工控機十分相似，通體采用堅固的金屬外殼，重量達到了1.6 kg，不過主機的尺寸要比一般的嵌入式工控機小很多，更像是一個中小型PLC的大小，具體尺寸為13.9 x 10 x 8 cm。
WISE-5580的整體外觀設計緊湊，接口布置合理，加上指示燈和散熱孔的點綴，體現出一種獨有的工業之美。特別是黑色金屬外殼讓WISE-5580更具質感，拿在手里也是分量十足，除了可以提供物理保護和電磁屏蔽，也擁有優異的散熱性能

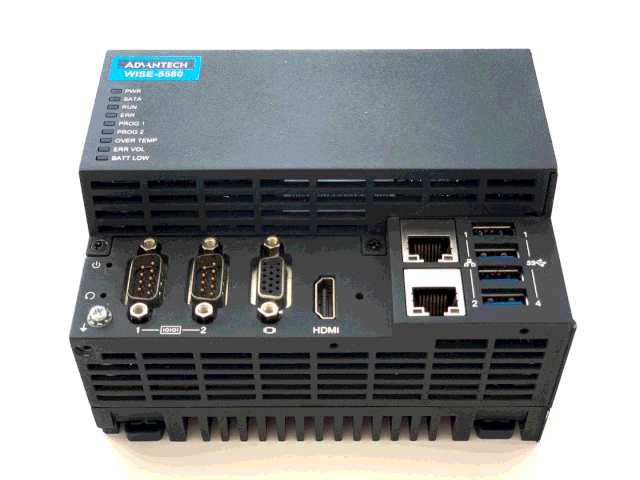

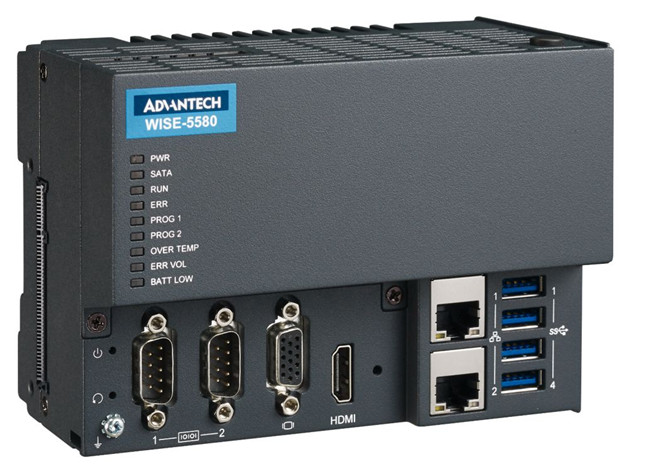

研華WISE-5580邊緣控制器的正面照
在主機正面，有9顆狀態指示燈， 2個可擴展串口用于連接串口設備，1個HDMI和1個VGA用于外接顯示器，4個USB3.0用于外插U盤或者外接USB設備， 2個千兆以太網接口用于與信息化網絡、MES、數據庫、服務器等連網，也可以用于往下連接IO、伺服和相機等。同時還有兩個隱藏式設計的開關按鈕和重啟按鈕。
電源輸入接口設計在機身上側，這樣的設計既十分方便使用電源接線，又遠離了正面的所有數據接口，從而不會對數據的傳輸造成干擾。此電源接口可以同時外接兩路24V電源輸入，做到冗余設計。
研華WISE-5580邊緣控制器后側面照
整個WISE-5580控制器采用無風扇設計，散熱孔均勻的分布在上下兩個側面，十分符合熱空氣的流動規律，具備了良好的散熱效果。
在機身背部設計有13根散熱齒條、DIN導軌安裝槽和3個卡扣，無需使用螺絲，安裝和拆卸十分方便。
主機兩側分別為標準化的PCI Express與EtherCAT通信接口，用戶可根據特定需求選配通信與I/O模塊。

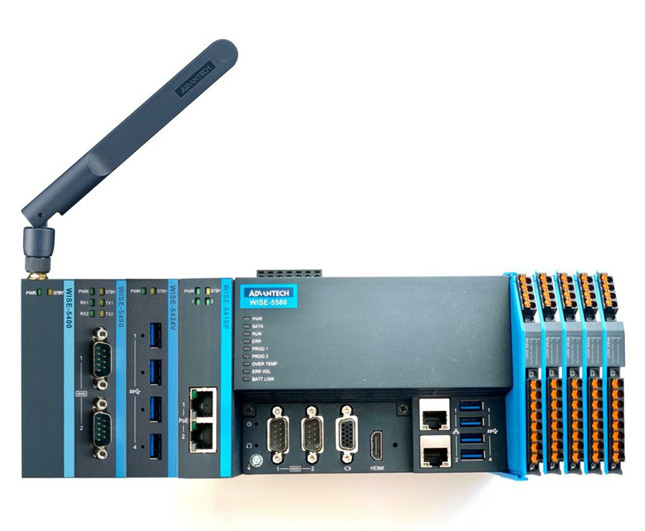

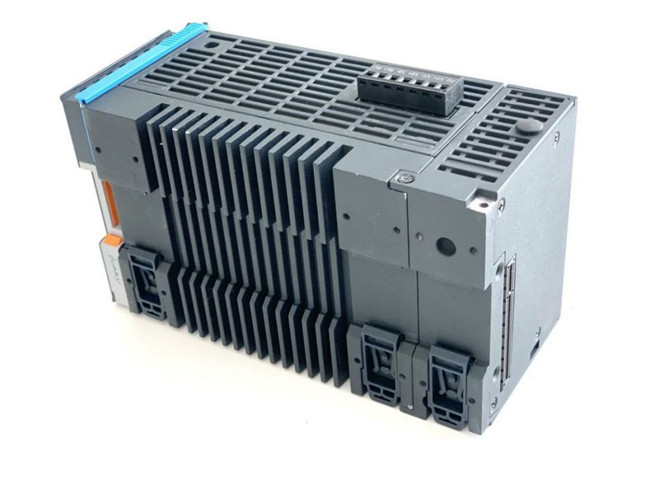

加了擴展模塊（左）和EtherCAT I/O接口（右）的WISE-5580

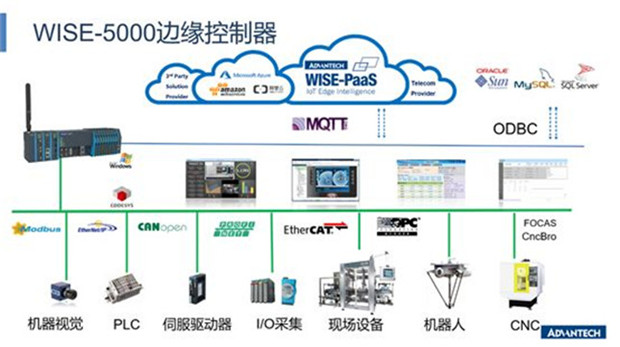

機身左側的PCI Express通信接口最大支持4個擴展，研華提供了帶4個USB3.0口的USB擴展模塊，帶2個PoE供電千兆以太網模塊，帶2個RS-232/422/485的串口模塊，以及無線傳輸和存儲等四個功能模塊，用來擴展機器視覺、串口、CAN總線、硬盤及無線網絡，其中無線傳輸和存儲模塊支持4G / LTE / Wifi / GPS無線通信方式，以ODBC、OPC UA、OPC DA、MQTT協議將設備數據可上傳數據庫、云平臺及MES系統。
主機身右側的EtherCAT I/O高速接口可以擴展65535個節點，可滿足大部分自動化場合控制需求。插片式I/O模塊全部安裝在標準DIN導軌上，安裝在設備控制柜中時無需額外的鉆孔或機械裝置，不僅節省了空間，而且允許工業設備跨越邊界。
作為一款邊緣控制器，研華WISE-5580具有三大特點：與PLC相差無幾的小巧體積，與IPC相媲美的強大的處理能力，以及集PLC系統和IPC系統于一體而又獨立運行的雙核分核處理功能。而讓這一切成為可能的，是其內部的獨特的電路工程設計。除此之外，由于工業現場面臨各種復雜的狀況，對電子器件的可靠性提出了較高的要求，其中包括了電磁屏蔽設計、電源防浪涌設計、電路可靠性設計以及高速走線設計等。WISE-5580是如何在兼具這些豐富性能的同時，又突出了其自身特點的呢？
接下來開始我們的拆機實測，對研華WISE-5580的內部設計一探究竟。
研華WISE-5580邊緣控制器拆機動畫
WISE-5580的主機外殼由三部分組成，只需要按照正確的順序，先拆掉抬高設計的那一部分，再拆掉覆蓋著諸多接口和三個側面的那一部分就行了。整個拆解過程十分的簡單和順利，當把外殼的主要兩個部分拿掉，就可以看到整個內部結構了。

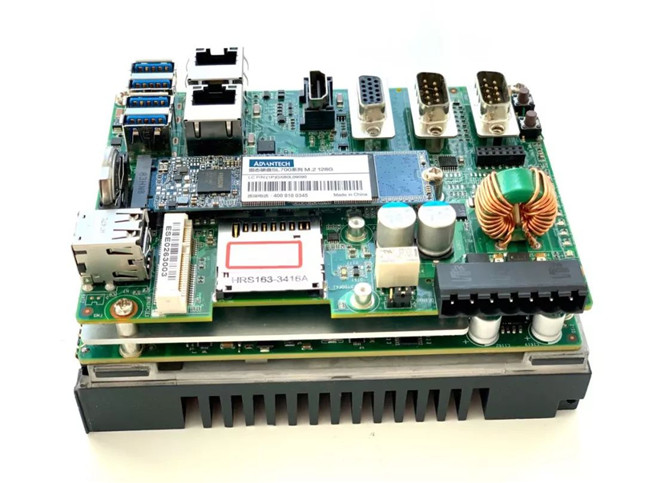

研華WISE-5580邊緣控制器內部整體結構
從上圖可以看出，整個內部結構分為四層，從上到下第1,3層是電路板，第2層是隔熱鋁板，第4層是散熱外殼。兩層電路板的通信是通過接插件來完成的，而整個結構的固定是通過分布于四周的4顆螺絲來實現。接下來就開始具體分析每一層上的元件和作用。

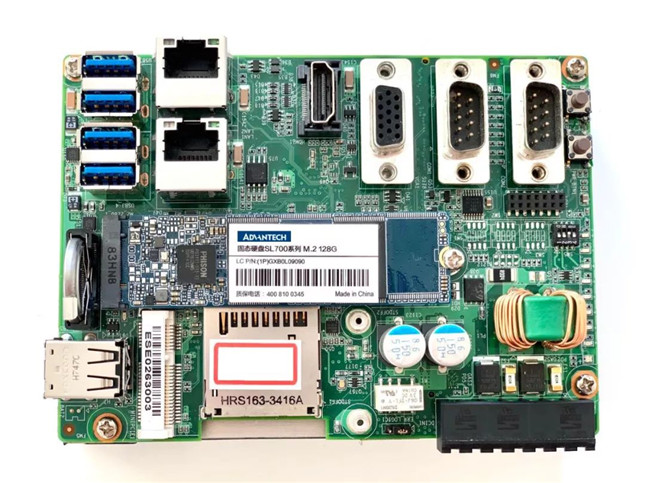

位于上方第1層的電路板正面照
在第1層電路板主要設計有電源電路、數據存儲和接口電路。2路主電源電路采用了同一種電源芯片方案，采用了一顆雙路電感來減少占用面積。為了最大限度的滿足邊緣計算對數據存儲的要求，板上搭載了一塊體積小、速度快支持M.2的128G的固態硬盤，下方還預留了一個mSATA斷電保存硬件接口。機身正面看到的所有接口全部位于這塊電路板上，無論是數量，還是空間布局都做到了最優化。
這塊電路板的下面是一層隔熱鋁板，能夠有效阻止下面的熱量直接輻射到上方，同時也增大了散熱面積，還起到了很高的電磁屏蔽作用。

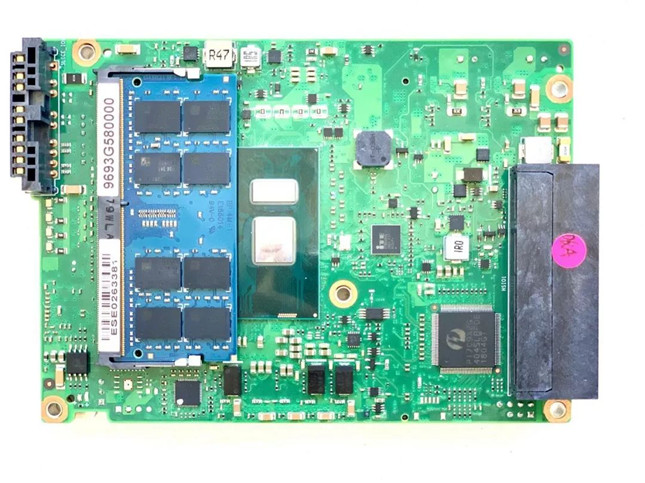

位于第3層的電路板背面照
重點說下第3層的電路板，主要設計有CPU和內存條、輸入輸出控制芯片、PCI-E擴展接口、EtherCAT接口等四大部分。先談控制器的最核心部分，也就是CPU，位于電路板中間位置。根據官方資料，具體可以根據實際應用場景選擇英特爾賽揚、i5、i7等系列CPU，實測用的這臺WISE-5580搭載的是英特爾賽揚3955U，這是一款雙核雙線程的處理器。通過分核分系統技術，就可以在第1個核運行可編程邏輯控制器（CODESYS），第2個核用來運行邊緣計算（Windows），這種獨立核心運行的設計，同時保證Windows開放性與CODESYS實時性，即使Windows系統發生宕機也不會影響PLC的運行。這也是邊緣控制器最大的特點之一。
內存的大小對于處理器性能有很大影響，畢竟各種數據都是要經過內存來送給計算機。在這塊電路板上搭載有兩個DDR4內存卡槽，對稱的分布在電路板的兩面上。官方資料中說最大支持到32GB，也就是一個內存卡槽最大支持16GB的內存條。實測的這臺控制器上只插有一根8GB內存條，但足以應對小規模的應用場合。
輸入輸出控制芯片用來實現軟件對硬件的控制，從字面上就可以看出它的重要性。依照上圖來講，CPU正右邊的那顆黑色芯片就是它。它的背面就是承擔通信中樞的接插件，這樣的位置也算是一種最優化的布局。
PCI-E接口和EtherCAT接口分別位于這塊電路板的兩側，包括主控芯片、周圍器件和接插件等。I/O數據的處理還算簡單，只要排好順序送給內存就好，所以EtherCAT接口緊挨著內存。PCI-E接口相對來說比較復雜，位置給設計到了另一側。其實，在工作現場左右兩邊是互相搭配，協同工作的，研華WISE-5580將兩者很好的融合在了一起。

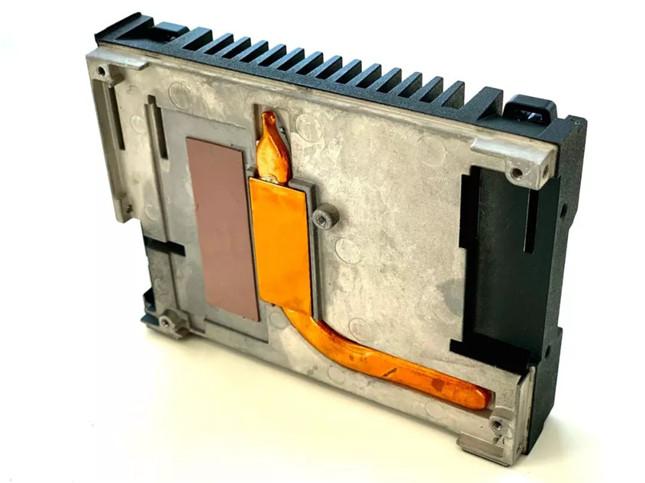

研華WISE-5580邊緣控制器底部散熱層
第4層是散熱層，也很重要，同樣關系到整個系統設計的成敗。從圖上可以看出，研華WISE-5580控制器采用了嵌入式無風扇設計，直接由外殼來提供散熱，減少了因為風扇的不可靠所造成的風險。具體來看，實際用來給CPU導熱的銅管鑲嵌在底部外殼之中，加寬銅管表面通過導熱硅膠直接壓在CPU表面之上，從而保證CPU的散熱。
在底部外殼的外側有很多齒條來增大散熱面積，可以很快把內部熱量散發到空氣中。這種主動散熱雖然比不上風扇散帶來的效果好，但是在保證散熱效果能夠滿足的情況下，可靠性擁有最大的保障。據官方資料介紹，WISE-5580的工作溫度是 -10 ~ 60°C，這與一般的PLC溫度范圍相仿

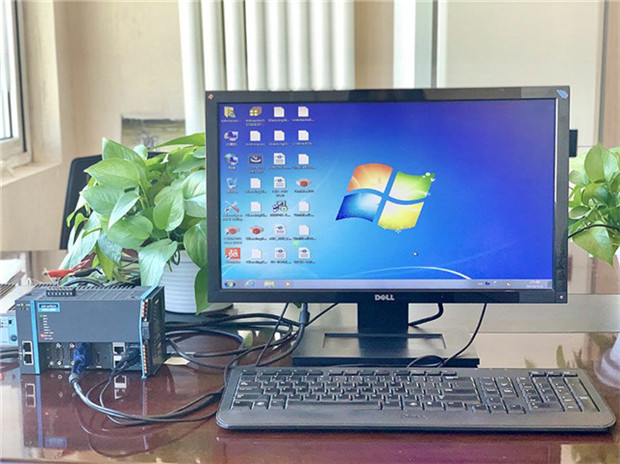

研華WISE-5580邊緣控制器可以兩路電源供電，極大保障了電力供應的可靠性。內置了HMI（人機界面），支持VGA與HDMI雙顯界面，減少了對可視化的附加設備的需求。當我們給這臺WISE-5580加上電源，接上顯示器、鍵盤、鼠標等輸入輸出設備后，開機啟動后就可以在Windows界面下對所有任務內容進行可視化的編程和操作。

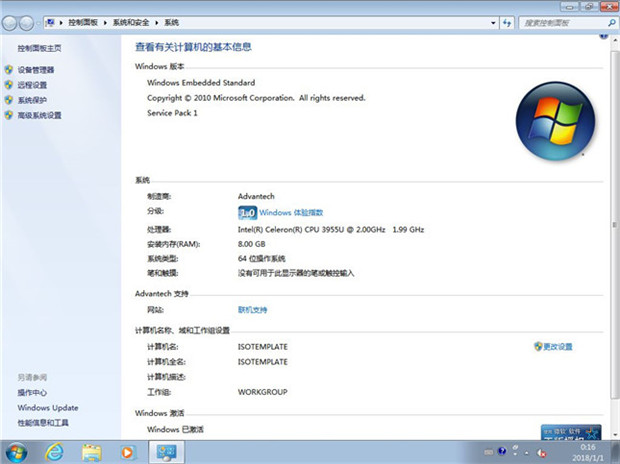

研華WISE-5580邊緣控制器系統配置 還是那個熟悉的Windows系統界面，在“我的電腦”的屬性中可以查看到這臺計算機的更多基本信息。界面顯示這臺計算機的制造商是Advantech（研華），安裝的是64位系統，8G內存，搭載英特爾賽揚3955U處理器，主頻是2.00GHz。

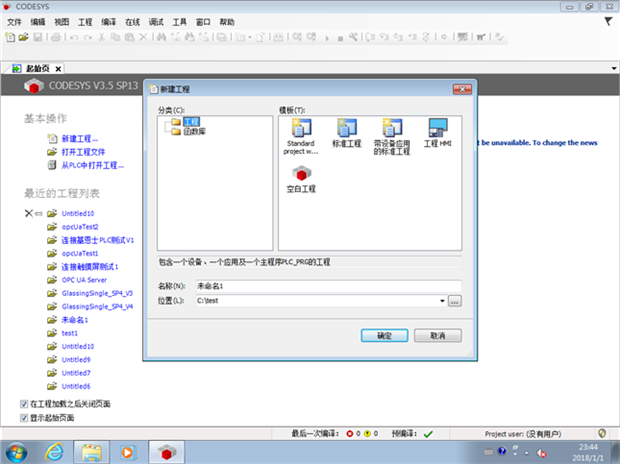

前面說到，WISE-5580采用分核分系統技術，使得Windows桌面平臺與高實時性和穩定性的CODESYS內核整合在CPU不同的內核中獨立運行。其中，Windows內核專注數據處理，CODESYS內核專注邏輯控制，從而實現了在擁有PLC自動化技術的同時，還兼顧信息化與大數據處理能力。而讓這一切成為可能的正是CODESYS軟件，它是一款基于先進的.NET 架構和 IEC 61131- 3 國際編程標準的軟件開發平臺
▼▼▼
